Complete Life Predictions for Electronics Components (Reliability Physics Analysis, RPA)
Electronics Reliability
Complete Life Predictions for Electronics Components : 전기 전자 부품 PCB/시스템 의 신뢰성 물리 분석
: Ansys Sherlock 은 전기 전자 부품 PCB/시스템의 신뢰성 물리 분석 소프트웨어로 실제 작동 조건에서 고장 메커니즘에 대해 이해하고 유효 수명을 평가하기 위한 소프트웨어입니다. 수명 테스트는 초기 설계 단계에서부터 물성 및 설계안과 부품 및 동작과 조건을 포함하여 제품 수명 주기 전반에 걸쳐 검증되어야 합니다. 표준 사양의 테스트 조건에서 환경에 따라 개별 부품, 설계안, 물성 재료를 수정하면서 테스트를 수행하여 신뢰도 예측 및 시스템의 신뢰성 정보를 획득하여 고장 시점과 고장률을 예측하도록 합니다. Ansys Sherlock 은 PCB 설계 정보를 기반으로 모델링, 하중 설정을 하고, 실제 물리적 분석 엔진의 결과를 검토하여 이후의 설계 변경과 재검토까지 진행할 수 있는 신뢰성 분석 도구 입니다.
Ansys Sherlock 주요 응용 분야 및 기능 :

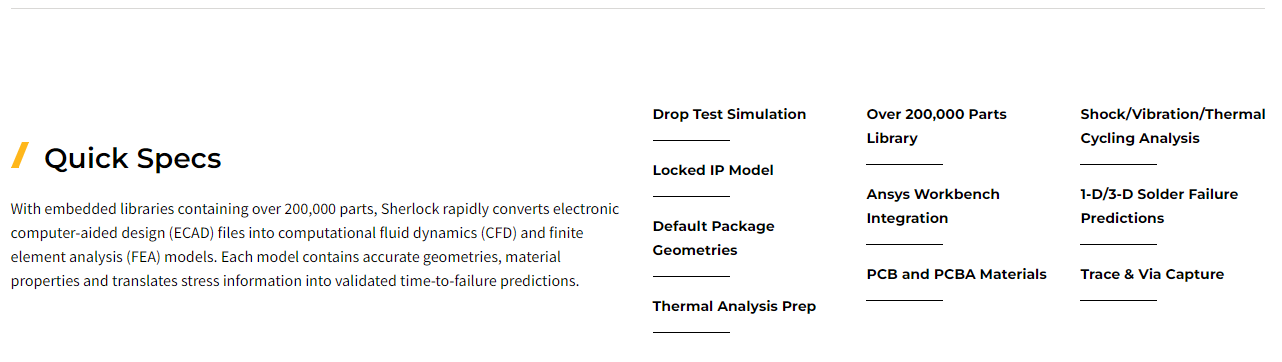

Design for Reliability From the Very Start of your Project : Ansys Sherlock 은 전기, 전자 신뢰성 엔지니어가 가장 편리한 방법으로 제품의 수명을 예측하고 고장 위험을 줄일 수 있도록 하는 솔루션입니다. Sherlock 은 가상의 물리 시뮬레이션을 통해 실 제품의 개발 단계에서 열, 진동, 충격, 구부림, 가속 등의 테스트에 들어가는 비용을 줄여줄 수 있는 분석이며, 물리 시뮬레이션 결과는 Ansys Icepak과 Ansys Mechanical 의 결과들을 결합하여 측정에서의 성공을 예측하고, warranty return rates 를 평가 할 수 있게 합니다. |
|

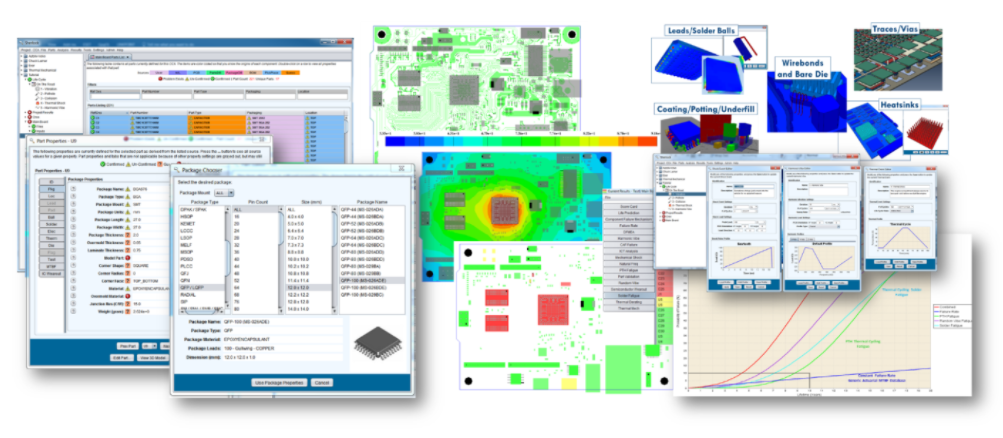

<Ansys Sherlock 의 다양한 기능별 사용환경>
Life Cycle Condition :
Ansys Sherlock 은 신뢰성 평가 기준에 사용되는 다양한 하중 유형과 이력의 설정을 지원합니다. 각각의 조건들을 Life Cycle Condition 항목으로 설정하여 독립적으로 또는 복합적인 조건으로 평가할 수 있는 기능을 제공합니다.
- High Temperature Operating
- Powered Temperature Cycling
- Thermal Shock
- Vibration
- Mechanical Shock

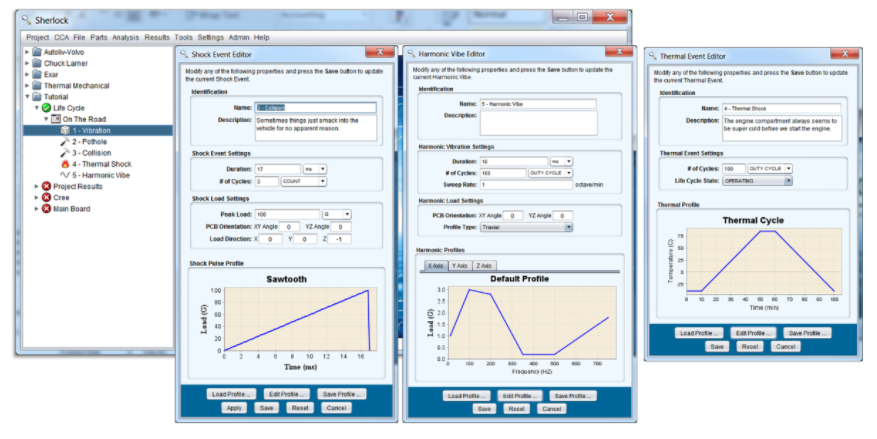

<Ansys Sherlock 의 Life Cycle Condition 설정 환경>

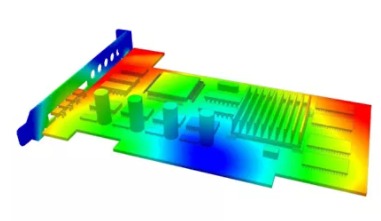

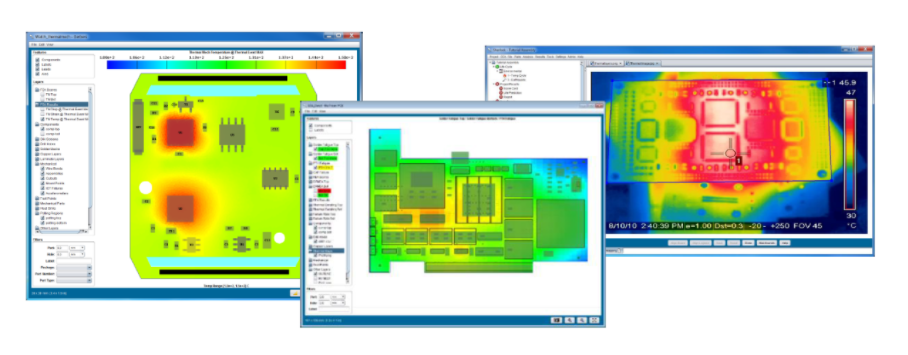

<Ansys Sherlock 의 다양한 열하중 적용 기능>
열하중은 균일한 온도를 적용하거나, 유한요소해석을 통해서 계산된 온도분포 결과 또는 열화상 데이터를 열하중으로 적용할 수 있습니다.
Ansys Sherlock 의 Library :
하드웨어 기능을 구현하기 위해 제조사의 부품을 선택하여 기능을 구현할 수 있도록 하고, 부품 자체의 신뢰성 뿐 아니라 PCB 상에 배치된 상태에서 전자기적 특성을 고려한 발열 하중과 사용 환경에 따른 온도, 진동, 구조적 하중을 적용하여 이로부터의 제품의 변형을 예측 및 변형을 최소화하여 파손 수명을 연장하는 배치와 고정 위치 및 연결 방식 등을 검토할 수 있습니다.

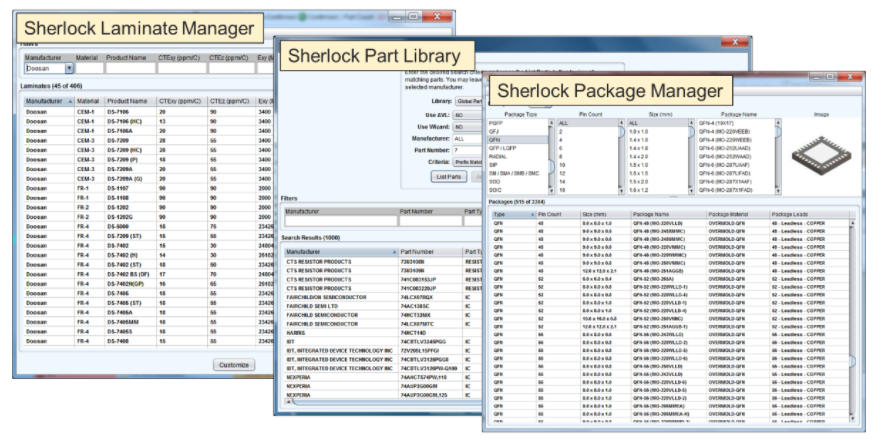

<Ansys Sherlock 의 Library 들>
Electrical-CAD 데이터 활용 및 전처리 설정 :
설계된 ECAD 파일을 Ansys Sherlock 에서 불러와서 PCB 레이어를 확인 및 부품 수정, 삭제, 추가를 할 수 있습니다. 또한 고정부 마운트 지점을 수정, 삭제, 추가할 수 있고 Board 를 추가로 적층하여 검토할 수 있습니다. 신뢰성을 분석할 부분에 따라 각 구성부를 3차원 모델로 자동 생성합니다.

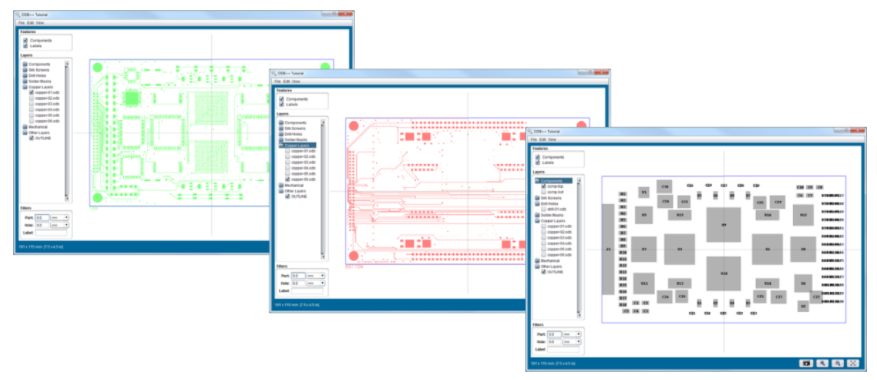

<Ansys Sherlock 에서 불러들인 ECAD 정보>
<ECAD 정보에 기반하여 생성된 3차원 모델>

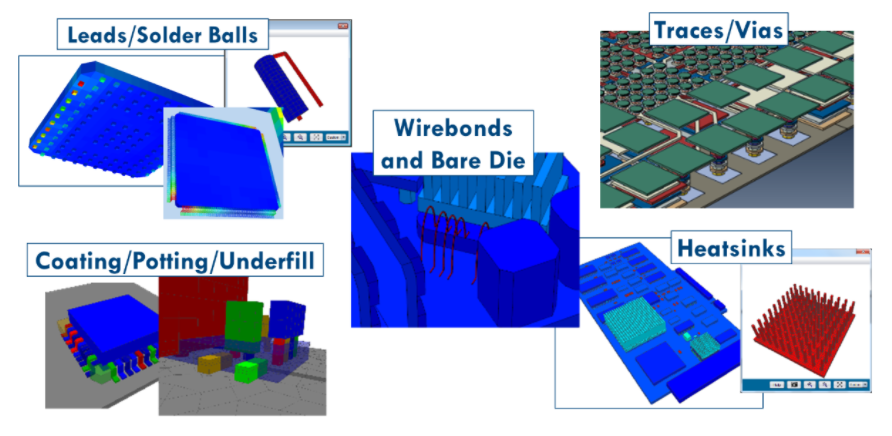

Ansys Sherlock 의 모듈 :

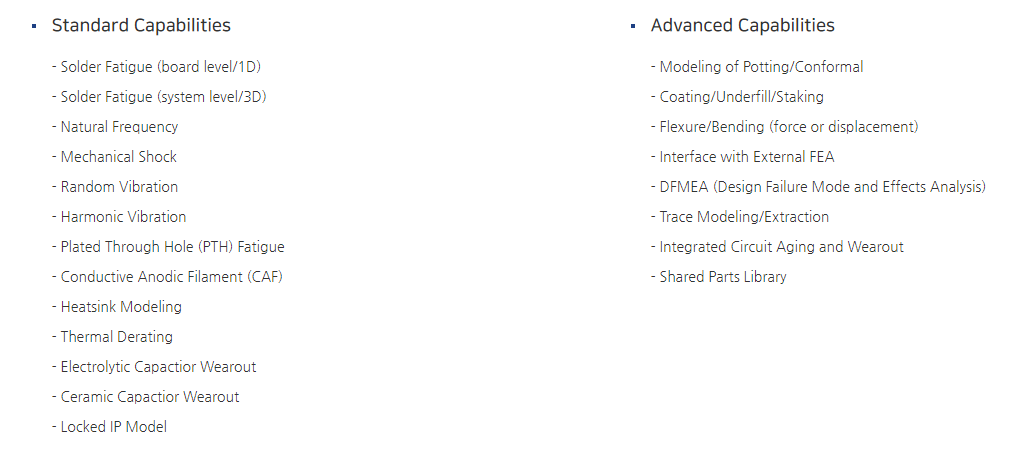

Ansys Sherlock 은 주어진 하중 조건과 관심 영역에 따라 신뢰성 분석을 지원하는 다양한 모듈을 제공하고 있습니다.
다양한 결과 분석 도구 :
Ansys Sherlock 은 여러 환경적 요인에 대한 수명 평가를 수행 후 종합적인 수명에 대한 결과를 얻을 수 있습니다.

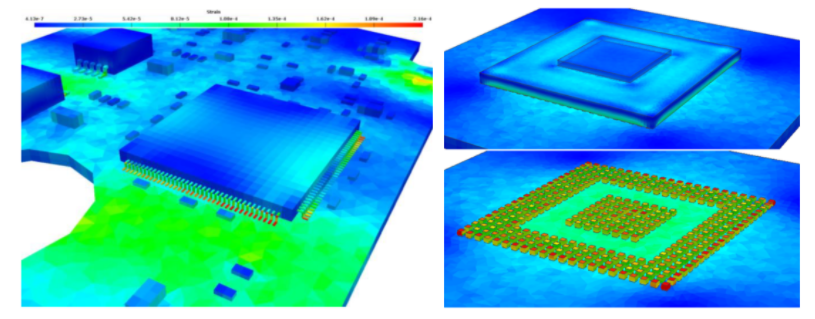

<Lead 및 Solder Joint 의 수명 분석 결과>

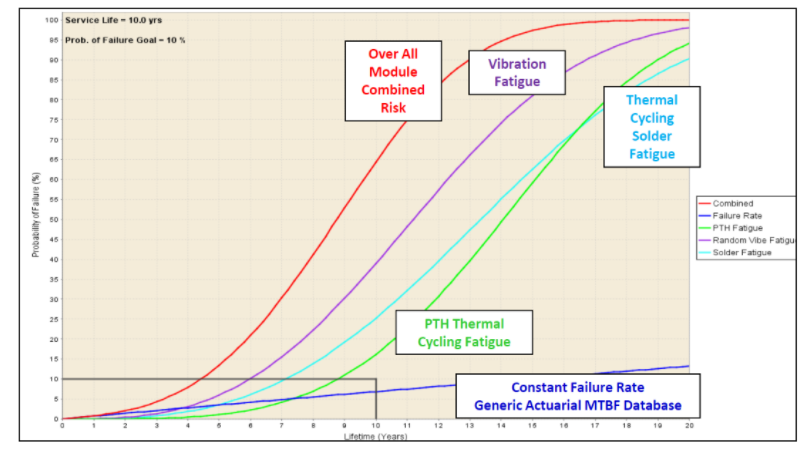

< 고장률 예측 수명 곡선>
