Structural Analysis & Simulation Software Solutions :

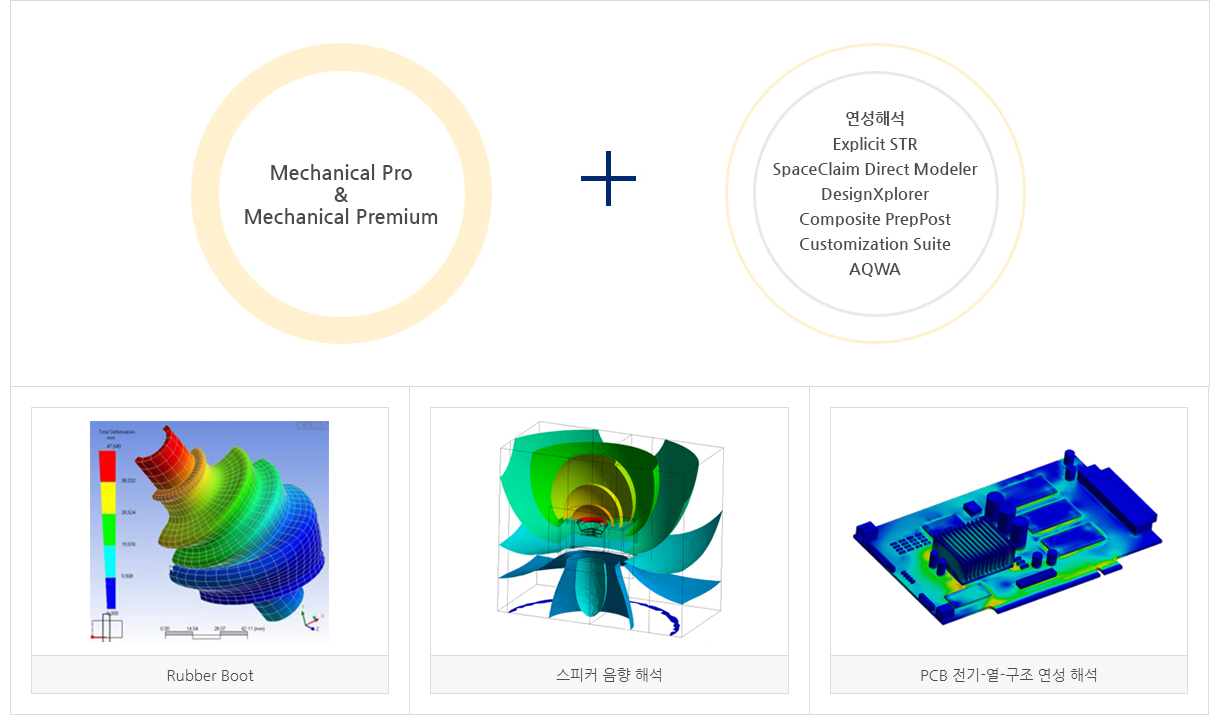

Ansys Mechanical Enterprise 제품은 구조 해석의 Enterprise 패키지로서 열 전달 해석, 선형/비선형 구조해석, 동해석 등 구조체에서 발생할 수 있는 모든 현상을 심률레이션하기 위한 기능을 제공합니다. 또한 열-응력, 열-전기, 압전, 음향 해석과 같은 연성 해석 기능을 제공함으로써 구조물에 작용하는 다양한 현상을 구현하고 보다 신뢰서 높은 결과를 얻을 수 있도록 합니다. Mechanical Enterprise 제품 패키지는 Mechanical Premium 과 Mechanical Pro 제품의 기능을 포함하고 있습니다.
Ansys Mechanical Enterprise 주요 응용 분야 및 기능 :
- Ansys의 최상위 구조해석 제품으로 최고 수준의 선형/ 비선형 구조해석 및 동해석 알고리즘 제공
- 최신의 유한요소, 재료모델, 해석 방정식의 다양한 기법을 통한 모델 분석 가능
- 열-구조 해석, 압전해석, 음향해석, 전기-열 해석, 습도 전파해석 등의 연성해석 기능 제공
- Workbench내의 모든 해석환경에 대해 최적화 해석 기능 제공
- 손쉬운 모델 작업이 가능한 SpaceClaim 제공
Transient Analysis :

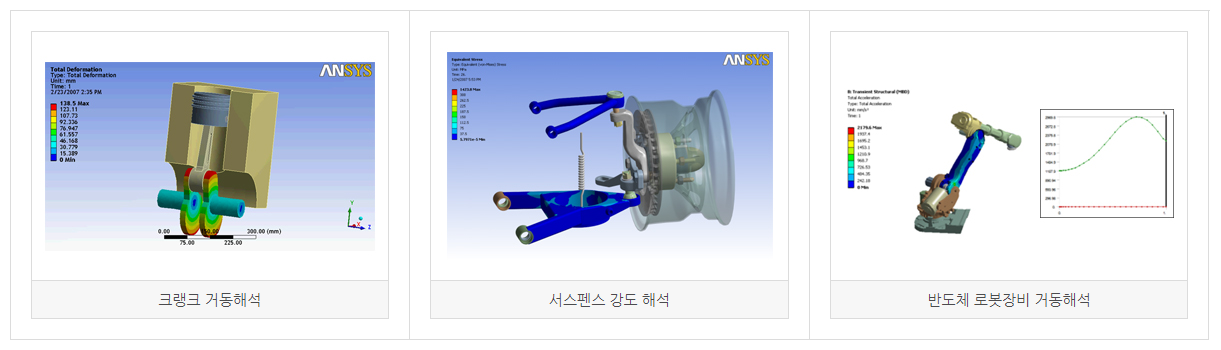

시간에 따라 변동하는 하중에 대한 구조물의 동적 응답 특성 해석
- 유연체 동역학 해석
- Auto Time Stepping 기능을 사용한 빠른 수렴성
- 기하/재료/접촉 비선형 가능
- Rigid/Flexible 부품 혼용 가능
- 접촉/조인트/스프링 효과 적용

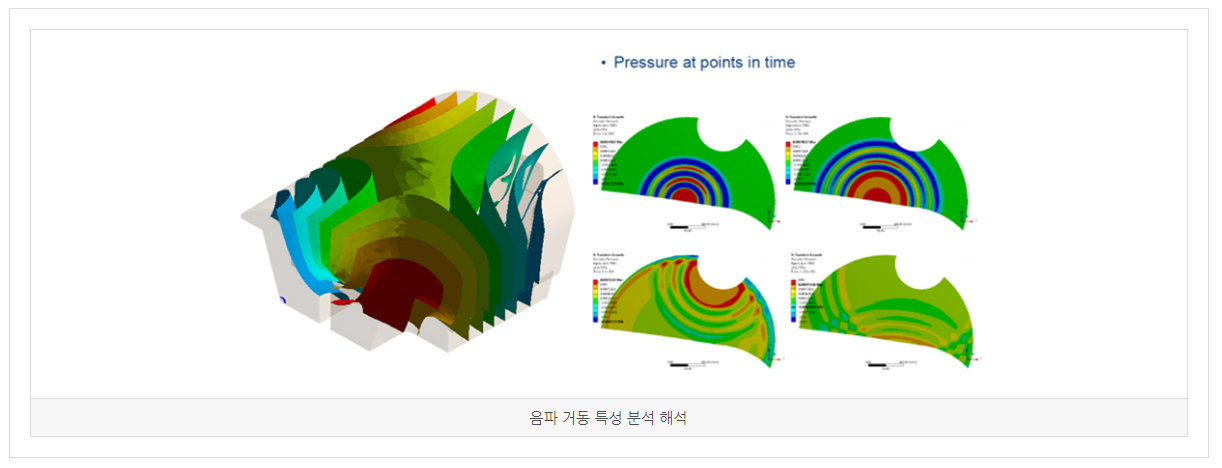

음향 해석 :
구조물 진동에 의해 발생하는 소리의 전달 및 상호작용 분석을 위한 기능제공
- 공간의 음향 모드 해석
- 음원 방사 하모닉 해석
- 충격음 방사 과도 해석
- 비접촉식 감지 초음파 해석
전기-열-구조 연성 해석 :
전기적 현상에 의해 발생하는 전자기기의 열 분포 분석 및 열 분포에 의한 구조 응답 특성 분석
- 정상 상태, 과도 상태 해석 가능
- 전기-열-구조와의 양방향 (2-way) 연성 해석 지원
- 빠르고 정밀한 데이터 맵핑

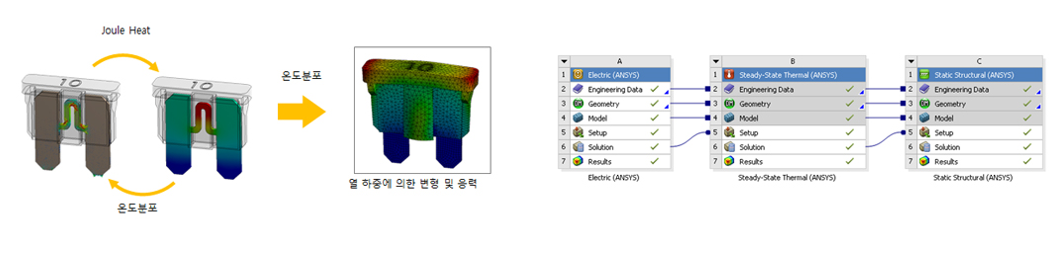

<퓨즈 전기-열-구조 연성 해석, WorkBench 연성 해석 환경>

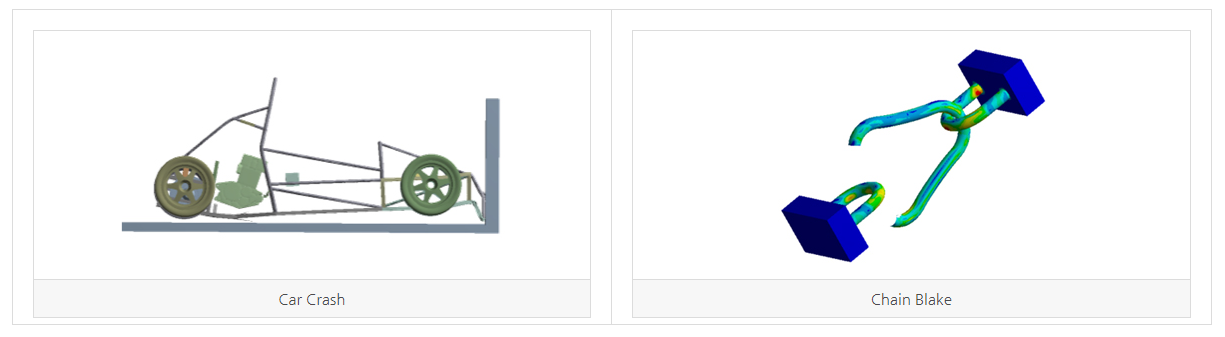

Explicit Dynamics :
순간적으로 큰 하중에 의한 구조물의 대변형 거동 분석 해석
- 낙하 충격 해석
- 복잡한 접촉 해석
- 성형 해석
- 비선형 좌굴 해석
AQWA :
환경 하중에 노출된 부유체의 운동 특성 분석 해석
- 50개 이상의 부유체 해석 가능

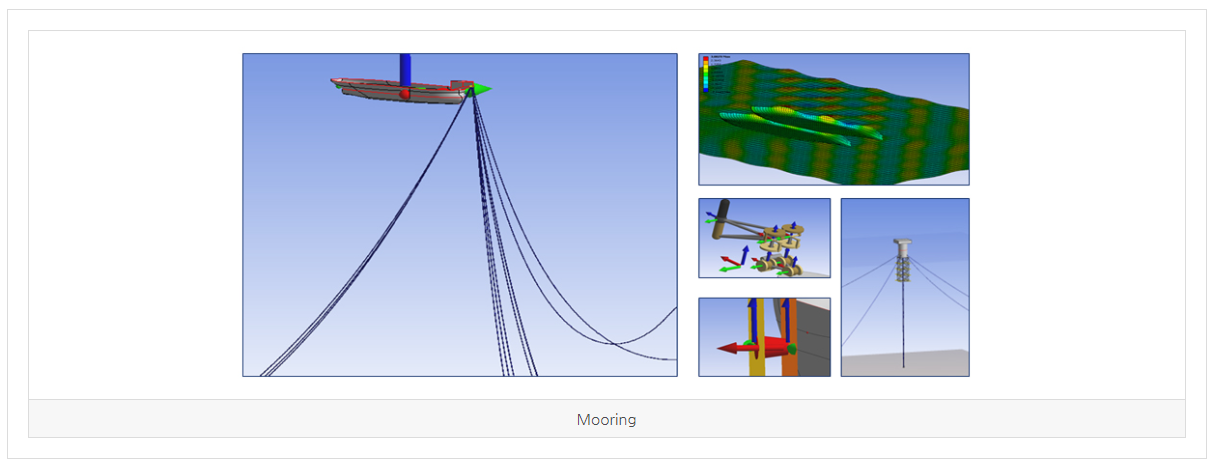

- 복잡한 Mooring System 해석
- 다양한 환경 하중 및 Wave Spectrum
- Frequency / Time Domain 해석
- Joint / Fender 를 통한 Operating 해석
- Ansys HPC를 활용한 병렬 계산 가능

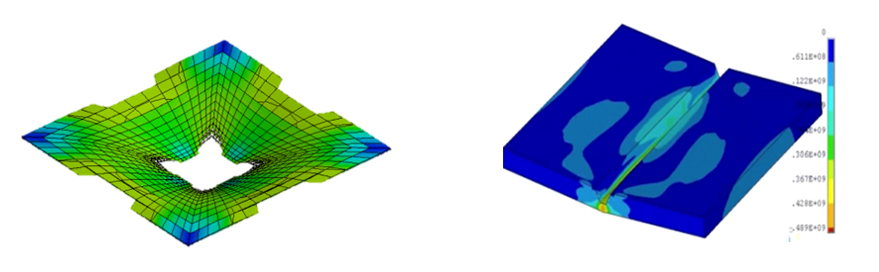

Fracture Mechanical :
균일 전파에 대한 파괴 인성 평가 및 크랙 성장 해석
- J-Integral, T-stress, Material Force 평가

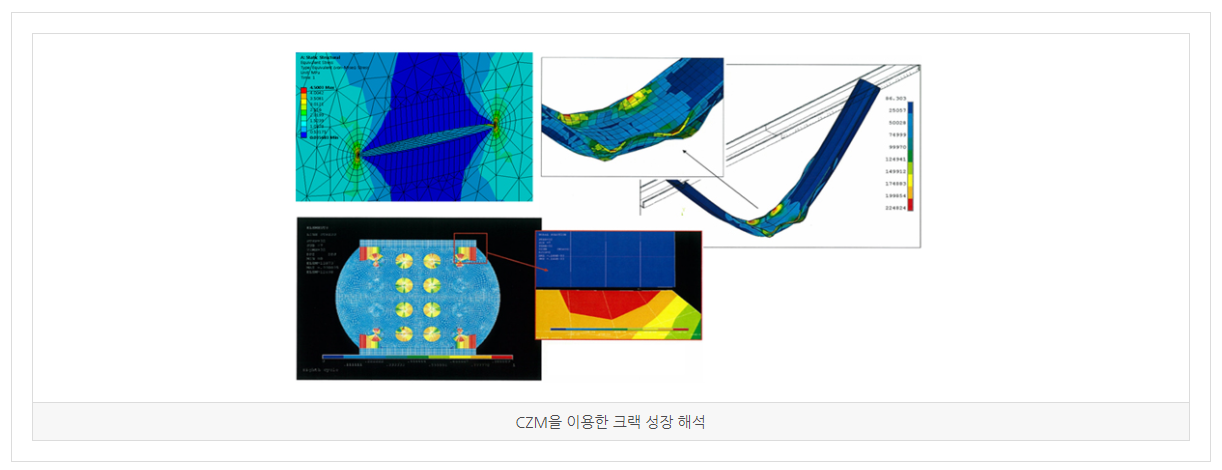

- CZM & VCCT 기반 크랙 성장 해석
- XFEM 지원
Ansys Composite Pre-Post (ACP) :

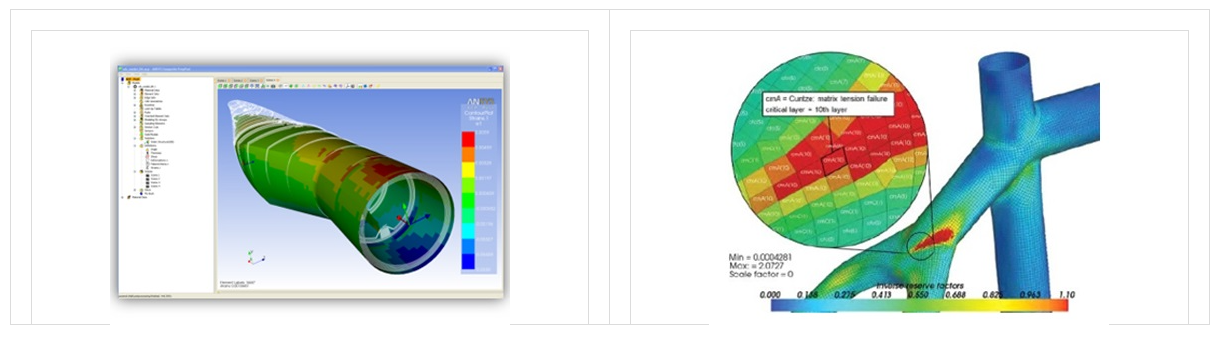

복합재 구조물 해석을 위한 전용 전/후 처리기
- 다양한 복합재료를 쉽고 빠르게 모델링 하기 위한 전처리 기능 제공
- Max. Stress, Max. Strain, Puck, Tsai-Wu, Hill 등 복합재료 파손이론 제공
- Draping, Flat Wrap, Ply book 등의 제조 공정에 필요한 기능 제공

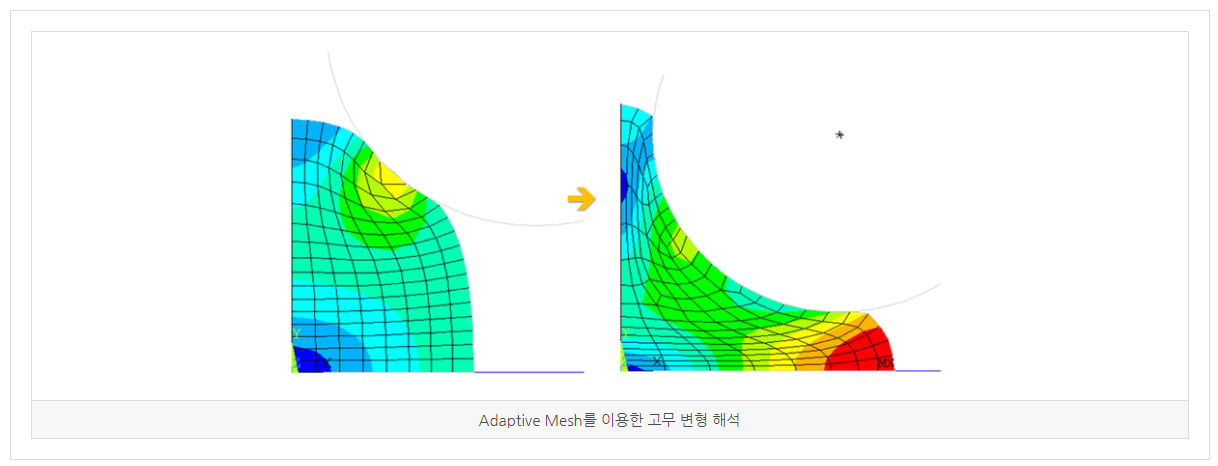

Rezoning & Adaptive Mesh :
비선형 구조 해석 수렴 향상을 위한 격자 Remesh 기능
- Rezoning 기능
- 2D/3D Remesh, Splitting, Morphing 기능
- Wear analysis 적용 가능
Birth & Death :
해석 과정에서 재료를 생성하거나 삭제하는 기능
- 공정 순서에 따라 재료가 생성되는 해석
- 파손 변형율 영역의 재료를 없애는 해석
- 용접 공정에서 비드가 생성되면서 구조적 결함 및 발열, 열 변형을 검토하는 해석
< 낙하물에 의한 파손해석, Birth & Death 를 이용한 용접 해석>

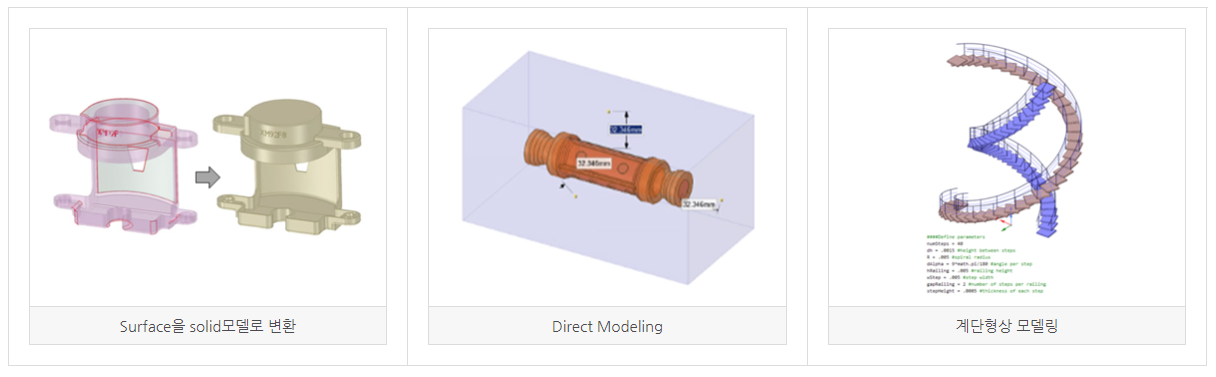

SCDM (SpaceClaim) :
구조 / 유동 / 전자기 해석 전용 3D 다이렉트 모델러
- 빠른 Concept Design
- Repair / Simplify Geometry
- 해석을 위한 빠른 전처리
- 위상최적화 (Topology Optimization)
- CAD 호환
- Automation Scripting
Sub Structuring :
여러 개의 부품들을 보다 효율적으로 계산하기 위한 기법
- 대형 문제의 해석 시간을 단축
- 정적 및 동적 구조 해석에 적용 가능
- 동일한 형상이 반복되는 구조물의 경우 하나의 Super Element를 작성하고 반복 배치를 통해 모델 구성 가능
- 일부 부품에 수정이 필요한 경우 해당 그룹만 수정하여 반영 가능

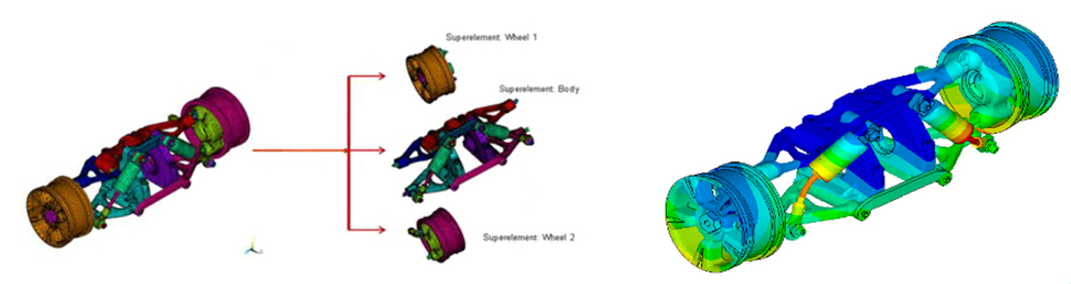

< 현가 장치 Sub Structuring 및 구조 해석 결과>

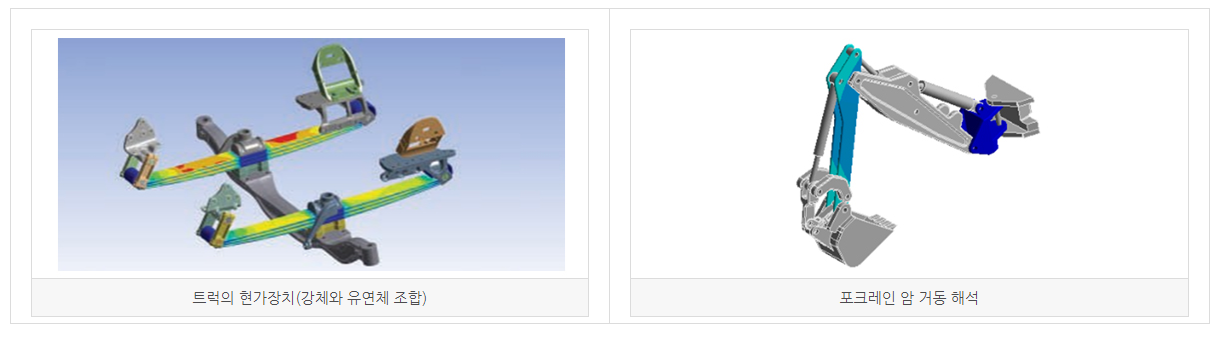

Rigid Body & Flexible Body :
하나 이상의 단품 조합으로 생성된 다물체계에 대한 시스템 응답 해석
- 강체, 유연체 결합 모델
- Joint 를 이용한 동적 시스템 해석
